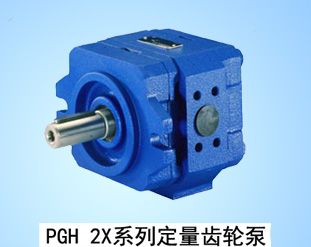

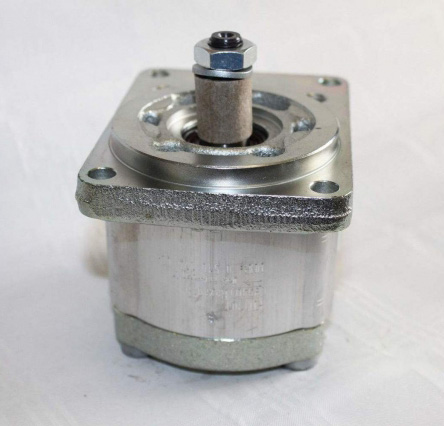

德国力士乐REXROTH内啮合PGH齿轮泵结构怎样

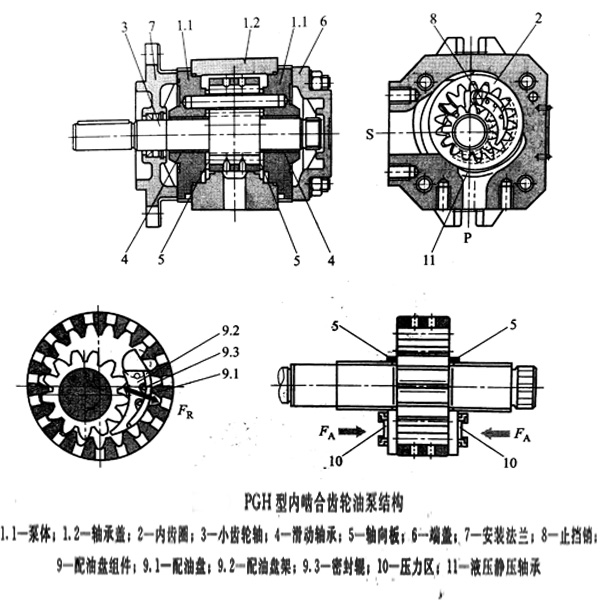

　　用力士乐PGH内啮合齿轮泵为例进行说明。

　　这是一种泄漏间隙补偿式齿轮泵。

　　吸油和压油过程：压动压支承的小齿轮轴3驱动内齿圈2。在大约90°角的吸油区中，旋转运动过程使吸油腔体积增大。这样就形成一个负压而使油液流进吸油腔。月芽形的配油盘组件9将吸油腔和压油腔隔开。在压油腔中，小齿轮轴3的齿重新进入齿圈2的齿间。液体通过压力油通道P被挤出，

　　齿轮泵轴向补偿：轴向补偿力FA在压油区起作用并且通过压力区10作用于轴向板5。旋转件与园定作之间在销向上的确面间除因此面变得相当小，从而保证了压油腔的轴向格封。

　　齿轮泵径向补偿：径向补偿力FR，作用在配油盘9.1和配油盘架9.2上。

       由于工作压力的作用，配油金9.1和配油盘架9.2压向小营轮轴3和内齿圈2的营顶，配前盘和配油盘架之间的面积比和密封器9.3的位置是如此设计的，使内齿圈2、配油盘组件9和小齿轮轴3之间达到尽可能无泄漏的间隙密封。

　　密封根9.3下面的弹簧元件即使在极低的压力下也能提供足够的挤压力。

　　齿轮泵液压动压和液压静压输承：作用在小齿轮轴3上的力由液压动压润滑的径向滑动轴承4承接，作用在内齿圈2上的力由液压静压轴承11承接。

　　啮合：为渐开线齿璃合，由于其大糖合长度而拥有很小的流量脉动和压力脉动;这种极小脉动的特性为低噪声运行作出了草越的贡献。
