双作用叶片泵工作原理！

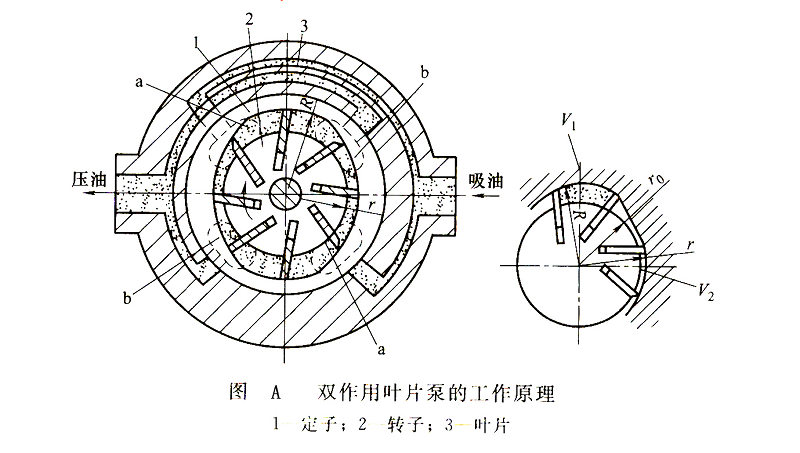

图A所示为双作用叶片泵的工作原理。其工作原理与单作用叶片泵相似，不同之处在于双作用叶片泵的定子内表面似椭圆，由两大半径R圆弧、两小半径r圆弧和四段过渡曲线组成，且定子和转子同心。配油盘上开两个吸油窗口和两个压油窗口。当转子按图示方向转动时，叶片由小半径r处向大半径R处移动时，两叶片间容积增大，通过吸油窗口a吸油；当叶片由大半径R处向小半径r处移动时，两叶片间容积减小，液压油油液压力升高，通过压油窗口b压油。转子每转一周，每一叶片往复运动两次。故这种泵称为双作用叶片泵。双作用叶片泵的排量不可调，是定量泵。

 2．排量和流量的计算
    由图A可知，叶片泵每转一周，两叶片组成的工作腔由极小到极大变化两次。因此，叶片泵每转一周，两叶片间的油液排出量为大圆弧段R处的容积与小圆弧段r处的容积的差值的两倍。若叶片数为z，当不计叶片本身的体积时，通过计算可得双作用叶片泵的排量为
V=2π（R2-r2）b    (1)泵的流量为q=2π(R2-r2)bnηv    (2)式中，R为定子的长半径；，r为定子的短半径；b为叶片的宽度；n为转子的转速；ηv为叶片泵的容积效率。

    由上述的流量计算公式可知，流量的大小由泵的结构参数所决定，当转速选定后，液压泵的流量也就确定了。因此，双作用叶片泵的流量不能调节，是定量泵。如果不考虑叶片厚度的影响，其瞬时流量应该是均匀的。但实际上叶片具有一定的厚度，长半径圆弧和短半径圆弧也不可能完全同心，泵的瞬时流量仍将出现微小的脉动，但其脉动率较其他形式的泵小得多，只要合理选择定子的过渡曲线及与其相适应的叶片数（为4的倍数，通常为12片或16片），理论上可以做到瞬时流量无脉动。
