总结力士乐柱塞泵液压站组合技术要求

发布时间：2019-08-12 浏览次数：2532

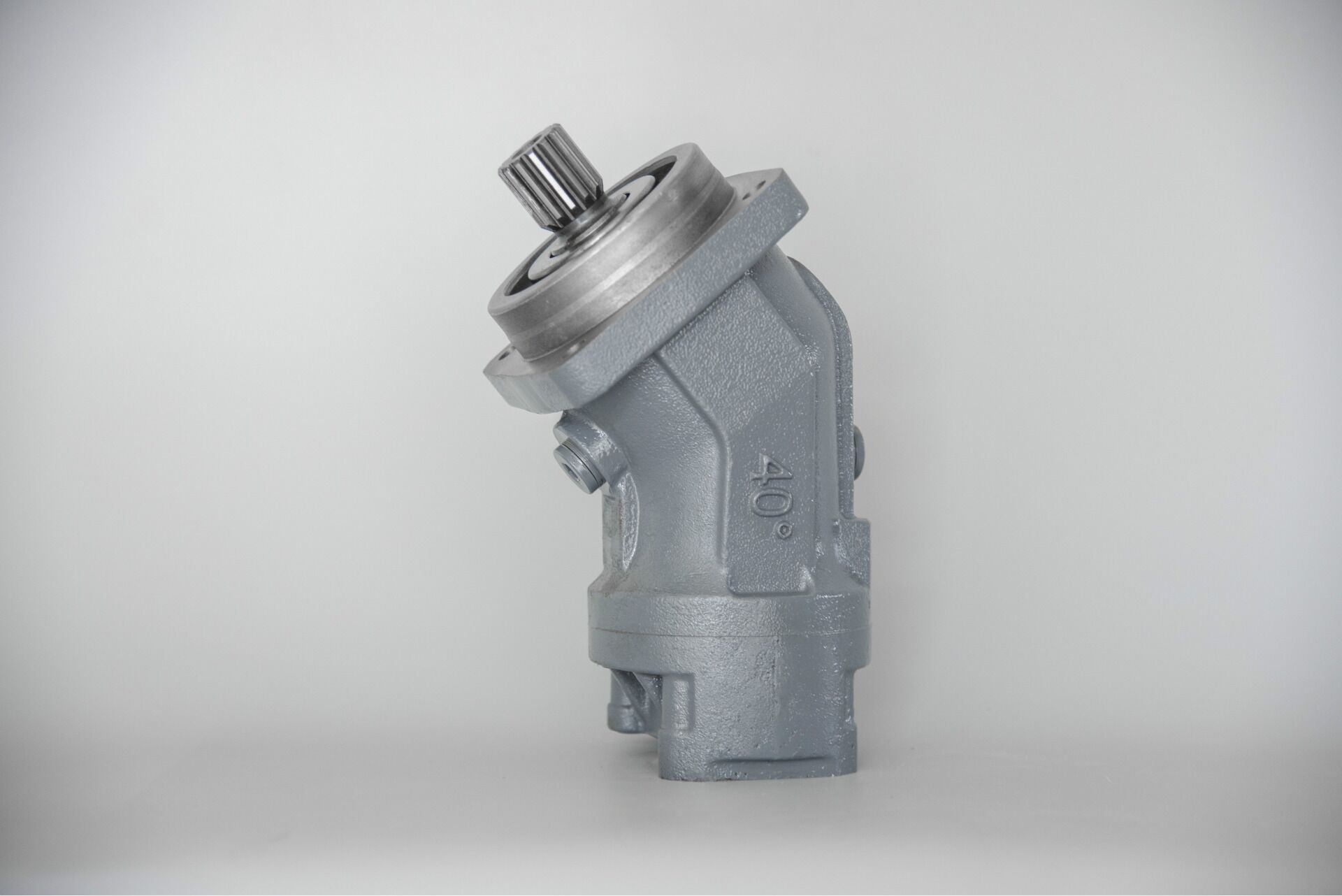

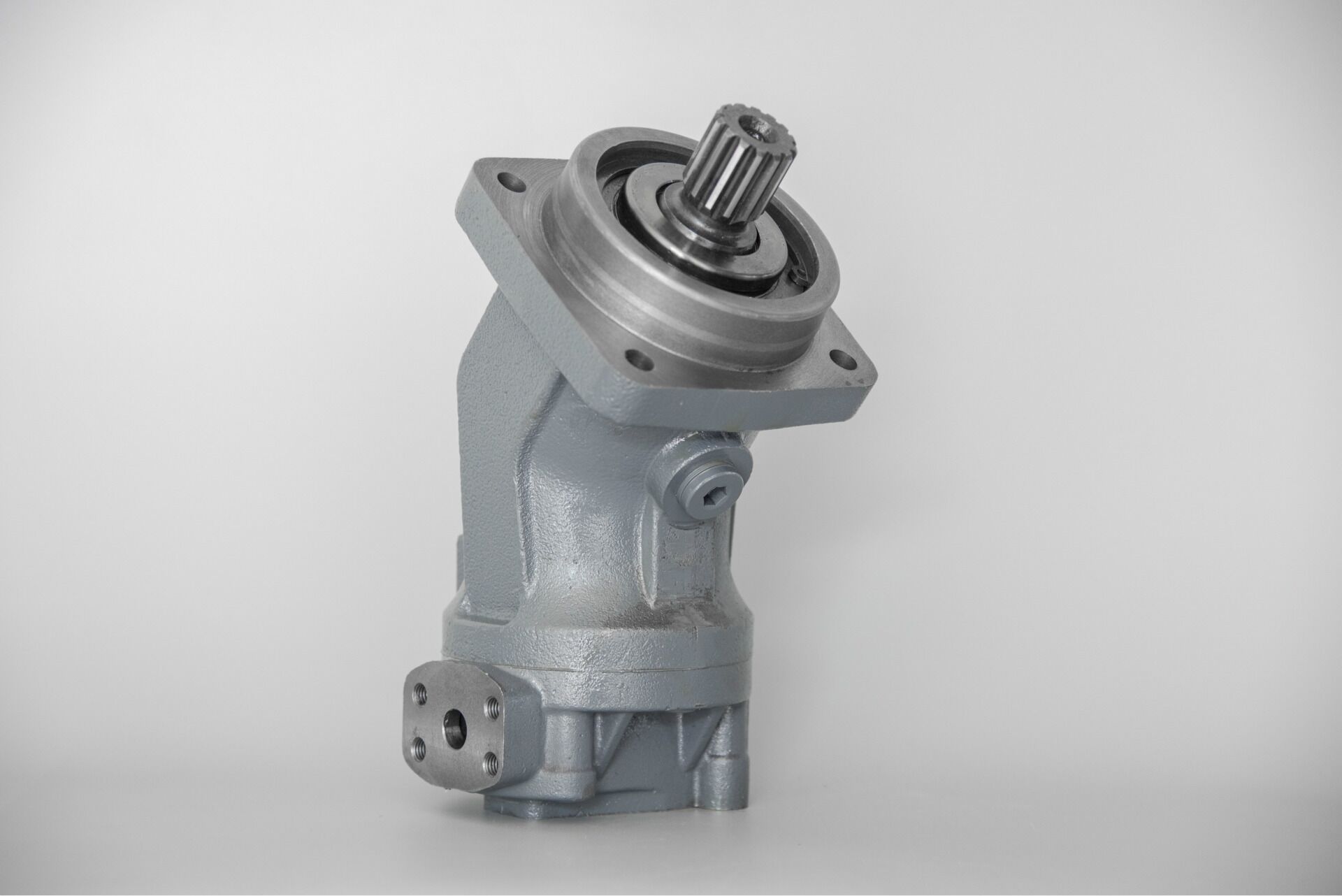

我们通常所说的液压站其实是指液压泵站。液压站是液压系统的重要组成部分（动力源）。它向液压系统提供一定压力、流量的工作介质。在液压站上装上必需的液压阀可以直接控制液压执行元件工作。来给大家总结分析一下装配力士乐柱塞泵液压站组合的技术要求：力士乐柱塞泵液压站是由泵装置、集成块或阀组合、油箱、电气盒组合而成，各部件功用如下：力士乐柱塞泵装置——上装有电机和油泵，它是液压站的动力源，将机械能转化为液压油的动力能。集成块——是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。阀组合——是板式阀装在立板上，板后管连接，与集成块功能相同。油箱——是钢板焊的半封闭容器，上还装有滤油网、空气滤清器等，它用来储油、油的冷却及过滤。电器盒——分两种形式：一种设置外接引线的端子板；一种是配置了全套控制电器。 ⑴电动机、齿轮泵——为液压系统提供驱动力。力士乐柱塞泵液压站技术要求；一、YYZ-20TA（用于CAK系列数控车床）；１、按所提供的液压原理图及油箱容积尺寸设计制造２；YYZ-20T-4101控制液压卡盘；YYZ-20T-4201控制液压卡盘和液压尾台；３、油箱容积尺寸：480X470X400(mm)；６、滤油器精度在100μm；７、液压泵组为台湾制造，液压阀通径φ6，国内同一；８、电压要求380V，50Hz；力士乐柱塞泵液压站技术要求一、 YYZ-20TA（用于CAK系列数控车床）１、按所提供的液压原理图及油箱容积尺寸设计制造２、液压原理图为两种：YYZ-20T-4101 控制液压卡盘YYZ-20T-4201 控制液压卡盘和液压尾台３、油箱容积尺寸：480X470X400(mm)，力士乐柱塞泵液压站总高不超过900mm。４、油箱要便于清洗，有吊环，有泄油口，有回油口。５、进出油口为Z3/8”，管接头接C10I胶管总成。６、滤油器精度在100μm。７、液压泵组为台湾制造，液压阀通径φ6，国内同一厂家制造，液压阀及附件要有正规厂家的质量认证声明。８、电压要求380V，50Hz。环境温度5℃～40℃。９、控制单元，进出油口要有对应的标识。10、力士乐柱塞泵液压站各处不许漏油。11、油箱颜色标号RAL7021。12、要提供力士乐柱塞泵液压站说明书（内容要有原理图、元件明细、常见故障分析等）、合格证。13、要有出厂标牌，服务电话。二、 SSCK系列数控车床的液压泵站1、力士乐液压泵站的制造要符合液压原理图及外观图，并符合GB3766中基本要求和安全要求的规定。2、力士乐柱塞泵站的基本参数及主要性能指标必须符合下列要求：额定压力允差值＜5％额定流量允差值＜5％压力振摆 ±0.2MP耐压能力＞150％清洁度 ≤19/16噪声 ≤75dB（A）温升 ≤25°C正常工作温度 30～60°C无故障连续运行时间 ≥60h3、泵站各元件和辅件在安装前均应严格清洗。4、保证电机与液压泵的主轴严格对中，同轴度允差小于0.05mm。5、当泵组置于箱盖上时，其结合面上宜加弹性材料的防震垫。6、泵站安装底座必须有足够的刚性，以保证运转时泵、电机始终同轴。7、油箱必须设置液位计﹑温度计，便于观察液位高度和油液温度。8、在液压泵吸油管路上的滤油器，其过油能力应大于泵流量的两倍。9、穿过油箱的管子及其辅件均应有效密封。10、油箱内表面的处理可以采用酸洗后磷化、喷丸或喷砂后喷镀等化学稳定性和物理稳定性优异的方法，不允许采用涂防锈耐油漆的方法处理。11、力士乐柱塞泵的吸入口与系统回油口、泄油口的距离应尽可能远些，管子均应插在较低油面之下。12、集成油路各块上邻近液压元件安装位置处及各油口应有相应标记。13、泵站性能试验项目、试验方法及试验要求应符合JB/T6105-92中的4.2项。14、给出国机床配套的泵组应有CE认证标识。液压泵站的标牌、标识及说明书均为英文。
