力士乐齿轮泵的困油现象?

发布时间:2017-07-22 浏览次数:3303

           力士乐齿轮泵的困油现象?

  为了使力士乐齿轮泵能连续供油,要求两齿轮的重叠系数>1。亦即在一对齿即将脱开前,后面一对齿就要进入啮合,以隔开吸、压油腔。这样在一小段时间内同时有两对齿处于啮合状态,此时留在齿间的油液就会被困在这两齿(两叫合点)所形成的封闭空间Va与Vb以内,Va与Vb也叫闭死容积。啮合过程中,Va的容积逐渐变小,Vb的容积逐渐变大,合起来的容积V有一变小、变大的过程。

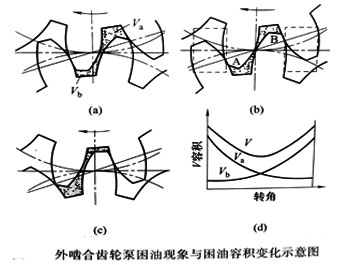

  由于油液的可压缩性很小以及油液存在空气分离压力,在容积变小时,V内油被被压缩,压力急剧增高,会使被困油液受挤而产生高压,并从继隙中流出,导致油液发热;在容积增大时,V内产生局部真空,便溶于油中的空气分离出来,产生气穴,引起噪声、振动和汽蚀。这就是营轮泵的困油现象。图2-22为外咽合齿轮泵困油现象与困油容积变化示意图。


  怎样解决力士乐外啮合齿轮泵的困油问题?

  消除困油现象,通常是在齿轮的两端盖、轴套或侧板上开卸荷槽,使封闭容积减小时卸荷槽与压油腔相通;封闭容积增大时通过卸荷槽与吸油腔相通。这样不但消除了困油现象,还可帮助吸、压油。


  内刚合齿轮系,在内齿轮(大然轮)的营圈上,规则地开有与营顶相通的排油孔,因而能有效地避免牙齿啮合时的困油现象。

  图2-23是国内外齿轮不开在端盖、轴套或侧板上的儿种卸荷槽形状。在很多Rexroth齿轮泵中,两推并不对称于齿轮中心线分布,而是整个向吸油腔侧平移一段距离,实践证明,这样能取得更好的卸荷效果。
