叶片式油马达

1.叶片马达有何特点？

叶片式液压马达简称叶片马达。叶片马达与其他类型马达相比较，具有结构紧凑、外形尺寸小、运转平稳、噪声低、寿命长等优点，负载转矩中等。但其惯性比柱塞马达小，抗污染能力比齿轮马达差，且转速不能太高，一般在200r/min以下。叶片马达由于泄漏较大，故负载变化或低速时不稳定。叶片马法有高速低转矩和低速大转矩两种，在液压设备上均有较多的应用。

2.叶片马达结构特点是什么？

①叶片马达一般都要求能正反转，所以叶片式液压马达的叶片要沿转子径向放置，

②叶片马达在刚通入压力油未转动时，没有叶片泵的那种离心力将叶片甩出，因此叶片马法的叶片底部装有弹簧，以保证在初始条件下(刚转动时)叶片贴近内表面，形成密封容积。即5了确保叶片式液压马达在压力油通入后能正常启动，必须使叶片顶部和定子内表面紧密接触以保证良好的密封，因此在叶片根部应设置预紧弹簧。

③菜的壳体内装有梭阀，以适应马达正转或反转，马达的进、回油口互换时，保证叶片底部始终通入高压油，从而使叶片与定子紧密接触，保证密封容积的密封。

④叶片马达一般都要求能正反转，所以要有单独的外泄口，

3.叶片马达是怎样工作的？

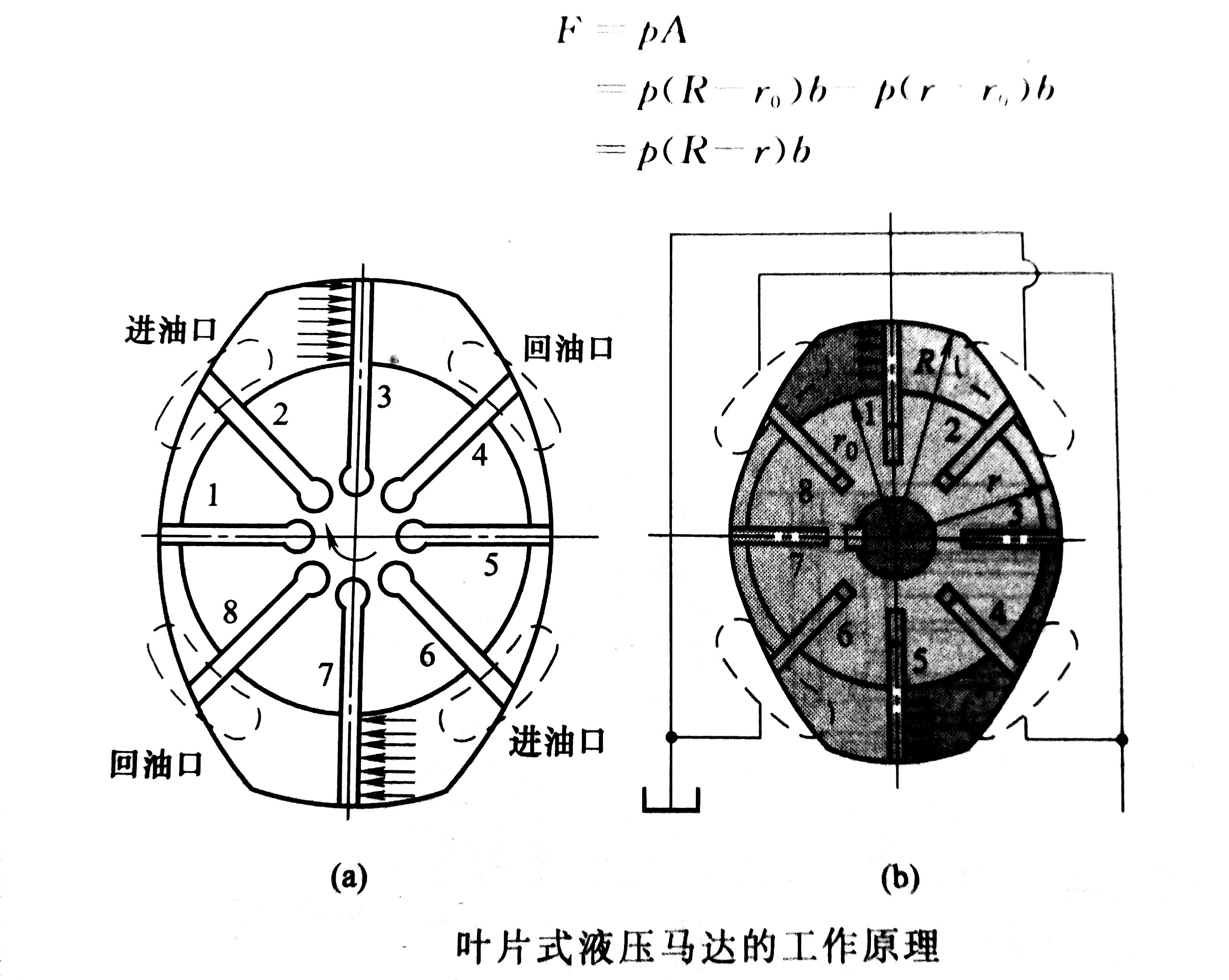

图3-78(a)所示为叶片式液压马达的工作原理，当压力油通入压油腔后，在叶片1、3（或5、7）上，一面作用有压力油，另一面为低���油。由于叶片3伸出的面积大于叶片1伸出的面积，因此作用于叶片3上的总液压力大于作用于叶片1上的总液压力，于是压力差使叶片带动子作逆时针方向旋转，作用于其他叶片如5、7上的液压力，其作用原理同上。叶片2、6两而洞时受压力油作用，受力平衡对转子不产生作用转矩。叶片式液压马达的输出转矩与液压马达的排量和液压马达出油口之间的压力差有关，其转速由输入液压马达的流量大小来决定。

总液压力的计算见下式[参阅图(b)：
