轴向柱塞泵的结构

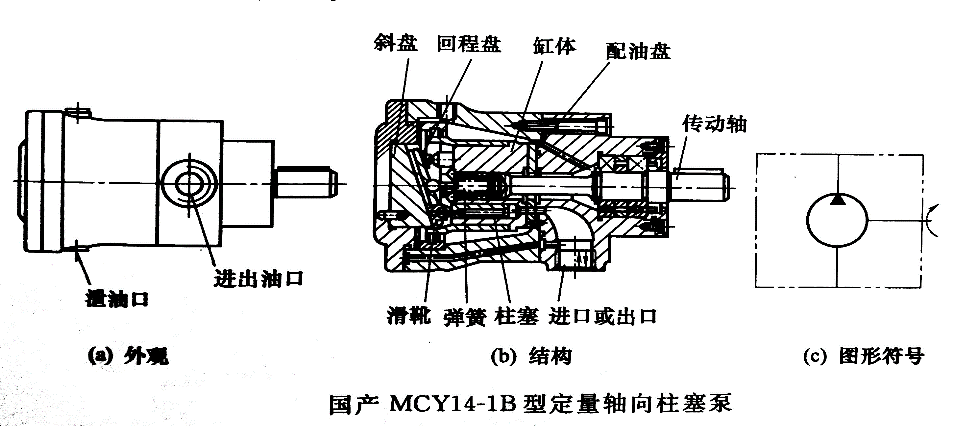

①图1为国产MCY14-1B型定量斜盘式轴向柱塞泵的结构图，额定压力31.5MPa，公称排量有1.25mL/r、2.5mL/r、 10mL/r、25mL/r、63mL/r、160mL/r、250mL/r等，转速为1000r/min、1500r/min.

（图一）

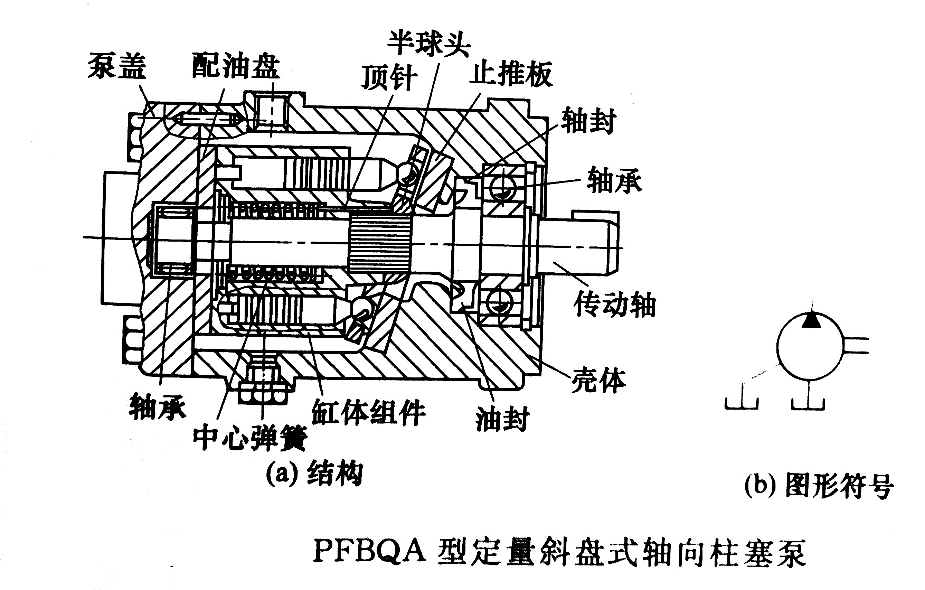

②图3-78为美国或格土公司、中国邵阳维克公司PFBOA观定量斜盘式轴向柱塞泵的结构图。

（图二）

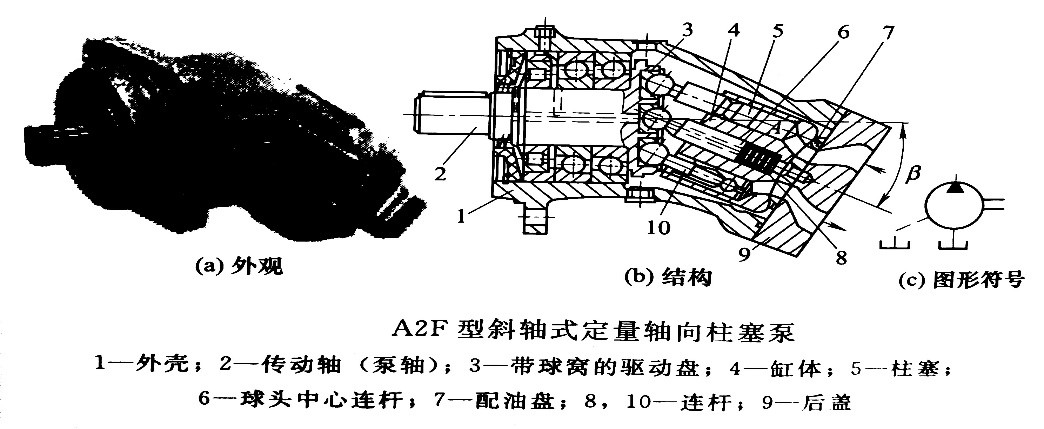

③图为德国力士乐公司、北京华德公司A2F型斜轴式定量轴向柱塞泵结构图，额定压力35MPa，排量9.4~500mL/r，转速1200~5000r/min，结构特点为球面配油盘。

（图三）

④图为德国力士乐公司、北京华德、日本内田油压机器公司A7V型恒功率变量泵结构图，额定压力35MPa，排量20~~500mL/r,转速为1200—1400r/min,斜轴式，球面配流盘。
